在庫IFM壓力變送器，易福門PT5500啦

資料介紹

用于檢測移動機器中的系統壓力

堅固不銹鋼外殼，可耐受較強沖擊和振動

適合在空間受限情況下安裝的緊湊外殼

高于 6 千萬次壓力周期的使用壽命

高重復性和低線性誤差，因而長期穩定性

技術資料介紹

應用

應用 用于移動域

介質 液體和氣體介質

介質溫度 [°C] -40...125

抗壓強度 [bar] 1000

注意抗壓強度

靜態

爆破壓力小值 [bar] 1700

耐真空 [mbar] -1000

壓力 相對壓力

電氣數據

工作電壓 [V] 8...32 DC

緣電阻小值 [MΩ] 100; (500 V DC)

防護等 III

反相保護 是

總的輸入/輸出

輸入和輸出總數 模擬輸出數量: 1

輸出

輸出數量 1

輸出信號 模擬信號

模擬輸出數量 1

模擬電流輸出 [mA] 4...20

負載值 [Ω] (Ub - 8 V) / 20 mA

短路保護 是

過載保護 是

測量/設定范圍

測量范圍 [bar] 0...400

精度/偏差

重復精度 [測量范圍值的%] < ± 0,05; (溫度波動< 10 K)

特征曲線偏差 [測量范圍值的%] < ± 0,8; (包括：安裝擰得過緊導致的漂移、零點和測量范圍誤差、非線性、遲滯)

線性偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS)

滯后偏差 [測量范圍值的%] < ± 0,2

長時間穩定性 [測量范圍值的%] < ± 0,1; (每6個月)

溫度系數零點 [測量范圍值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)

溫度系數量程 [測量范圍值的百分比 / 10 K] < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)

反應時間

階躍函數響應時間 模擬輸出 [ms] 2

工作條件

環境溫度 [°C] -40...100

存儲溫度 [°C] -40...100

外殼防護等 IP 67; IP 69K

/測試

EMC電磁兼容

符合聯he歐洲經濟委員會規定10 rev. 4 (適應e1)

ISO 11452-2 100 V/m

DIN EN 61326-1

抗沖擊

DIN EN 60068-2-27 500 g (1 ms)

抗震

DIN EN 60068-2-6 20 g (10...2000 Hz)

MTTF [年] 704

承壓設備指令 良的工程實踐; 可用于2組流體; 根據需求流體組1的流體

機械技術數據

重量 [g] 59

原材料 1.4542 (17-4 PH / 630); 不銹鋼(1.4404 / 316L); PEI

材料(潮濕部件) 1.4542 (17-4 PH / 630)

開關動作壽命 6千萬; (在額定壓力的1.2倍)

擰緊扭矩 [Nm] 25...35; (的擰緊扭矩; 取決于潤滑、密封及壓力等)

系統接口 螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2)

過程連接密封 HNBR (符合DIN 3869標準)

已集成限制器元件 是

注釋

注釋

BFSL = Best Fit Straight Line

LS = 極限點設定

包裝單位 1 件數

電氣連接

接口 接插件: 1 x M12; 電纜長度值: 30 m

接線方式

壓力變送器

PT5500
PT-400-SEG14-A-ZVG/US

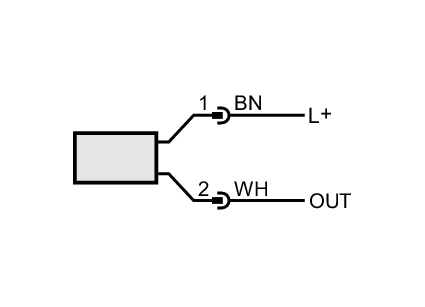

接線圖

電氣連接

接插件: 1 x M12; 電纜長度值: 30 m

接口
