 產品作用：

當一個線圈中電流i變化時，該電生的磁通Φ也隨之變化，因而圈本身產生感應電勢e，

這種現象稱之為自感。產生的感應電勢稱為自感電勢。

變磁阻式傳感器的結構如圖1所示。它由線圈、鐵芯和銜鐵三部分組成。

鐵芯和銜鐵由導磁材料如硅鋼片或坡莫合金制成，在鐵芯和銜鐵之間有氣隙，氣隙厚度為δ，

傳感器的運動部分與銜鐵相連。當銜鐵移動時，氣隙厚度δ發生改變，引起磁路中磁阻變化，

從而導致電感線圈的電感值變化，因此只要能測出這種電感量的變化，就能確定銜鐵位移量的大小和方向。

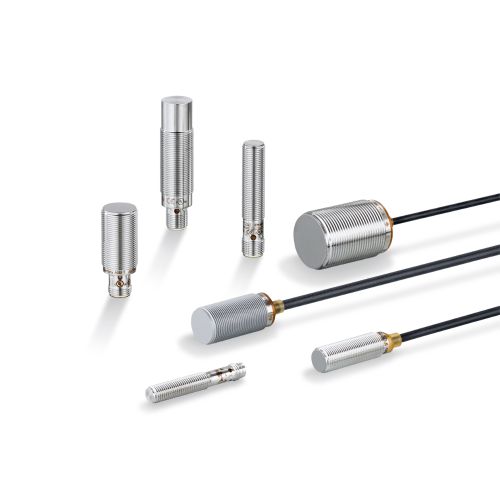

樣本圖：

電氣數據

遲滯 [Sr的百分比] 1...15

開關點偏移 [Sr的百分比] -10...10

輸出

電氣設計 PNP

輸出功能 常開

開關量輸出DC電壓降值 [V] 3

開關量輸出DC的持續電流負載 [mA] 200

開關頻率DC [Hz] 100

短路保護 是

短路保護類型 脈沖

工作電壓 [V] 10...60 DC

電流損耗 [mA] 20; (24 V)

防護等 II

反相保護 是

過載保護 是

監控范圍

感應距離 [mm] 40

實際感應距離 Sr [mm] 40 ± 10 %

工作距離 [mm] 0...32.4

精度/偏差

校正系數 鋼: 1 / 特種鋼: 0.7 / 黃銅: 0.4 / 鋁: 0.3 / 銅: 0.2
